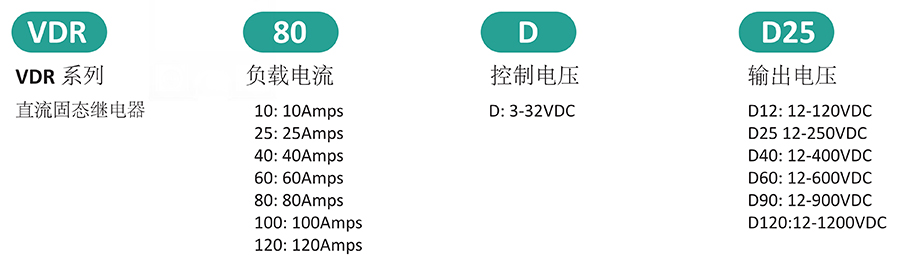

控制電壓：3-32VDC工作電壓120V,250V,400V,600V,900V,1200V
電流
工作電壓250V
工作電壓1200V
10A
VDG10DD25
VDG10DD120
25A
VDG25DD25
VDG25DD120
40A
VDG40DD25
VDG40DD120
60A
VDGR60DD25
VDG60DD120
80A
VDG80DD25
VDG80DD120
100A
VDG100DD25
VDG100DD120
120A
VDG120DD25
VDG120DD120
|
項目 |
單位 |
參數值 |
|
控制電壓 |
Vrms |
3 to 32Vdc |
|
控制電流 |
Vrms |
4-30mA |
|
開通電壓 |
Vrms |
3Vdc |
|
關斷電壓 |
Vrms |
1Vdc |
|
通斷時間 |
ms |
≤5 ms |
|
反向電壓 |
Vrms |
32Vdc |
|
負載電流 |
Arms |
0.05 to 120 |
|
浪涌電流 |
Arms |
≥200% |
|
負載電壓 |
Vrms |
120VDC~1200VDC |
|
通態壓降 |
Vrms |
≤0.5~4.6 |
|
絕緣電阻 |
MΩ |
≥100MΩ |
|
工作溫度 |
℃ |
-25℃ to+ 75℃ |
產品選用注意事項
1、由于直流固態繼電器的負載電壓值等于斷態電壓值，負載電流為最大值，故在選用時應留有充分余量，阻性負載時：電流按2.5~4倍負載電流選取，電壓按2~3倍負載電壓選取感性負載時：電流按4~8倍負載電流選取，電壓按2~3倍負載電壓選取。

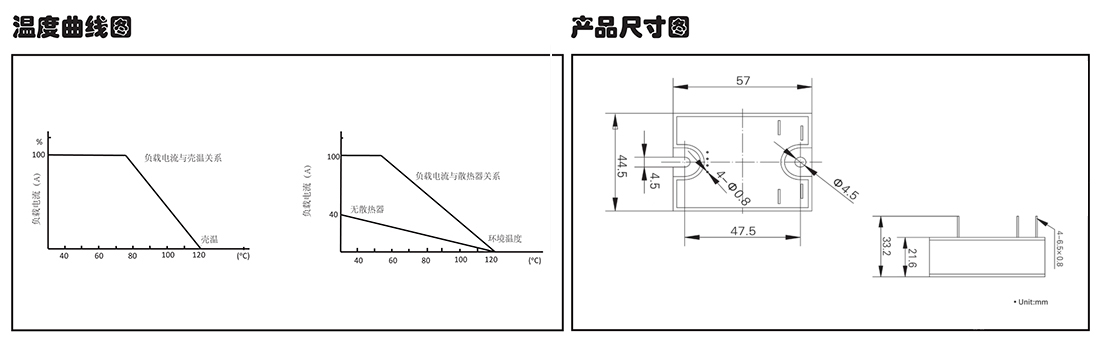

2、根據負載電流與環境溫度的關系，當環境溫度較高或散熱條件欠佳時，應增加電流容量。為防使用時負載短路，要求在負載回路中串接與本產品相應的快速斷路開關或快速熔斷器 。

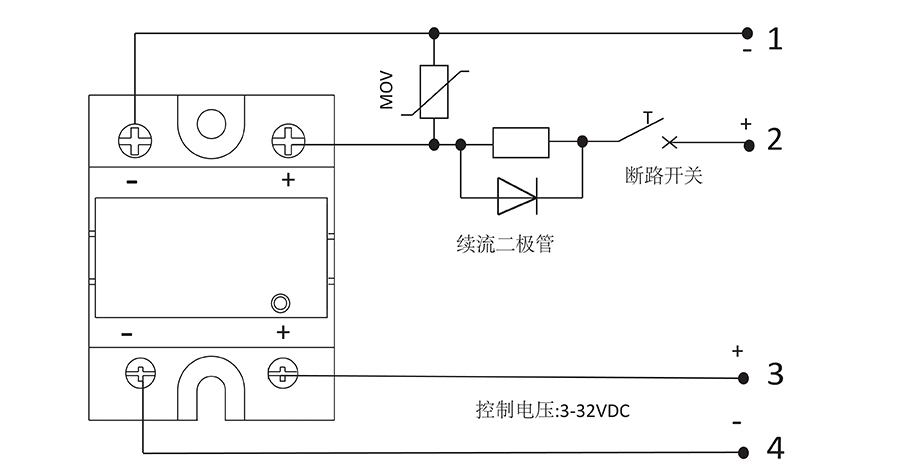

3、感性負載時必須在負載兩端并接一個續流二極管，并在輸出端并接壓敏電阻（壓敏電阻(MOV)按電源電壓的1~1.5倍選?。?，以防過壓時損壞輸出管。

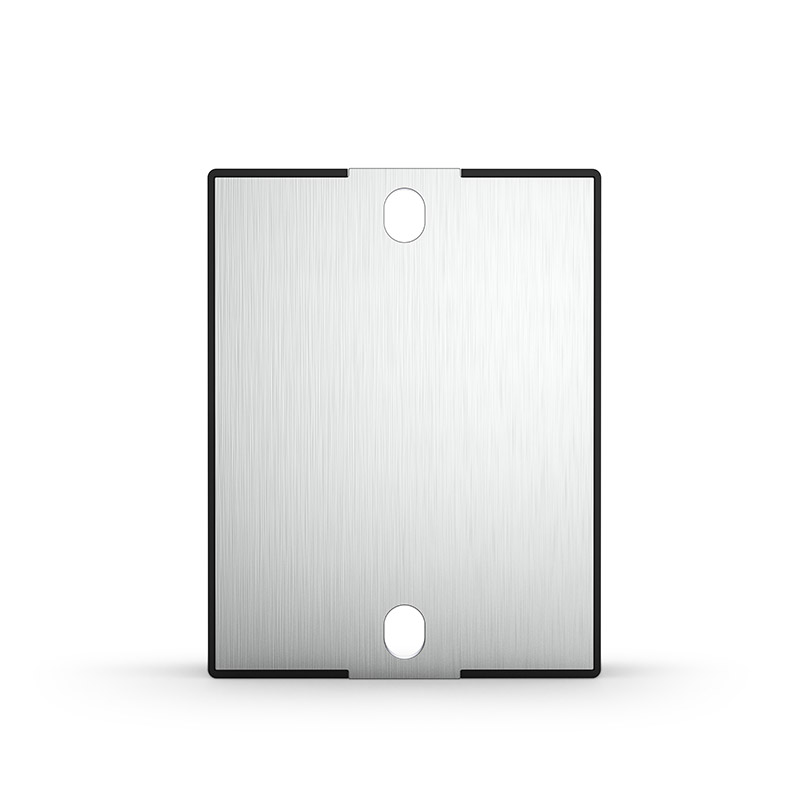

4、安裝時，要求散熱器與本產品接觸面之間必須平整、光潔，并在其表面涂上一層導熱硅脂，最后再將套上平墊圈、彈簧墊圈的螺絲對稱擰緊固定。
